مقاطع مناسب در ساختمان های اسکلت فلزی

12
سلام

بهار ۱۳۹۶ را خدمت همه کاربران گرامی تبریک عرض می کنم.  آرزو میکنم دلهایتان نیز بهاری باشد و سالی پر از سلامتی، ثروت و فراوانی را داشته باشید.

در سال جدید با یک فیلم آموزشی رایگان پیشتان آمده ایم.

این فیلم، قسمت اول محصول آموزشی، نقشه خوانی و نکات اجرایی سازه های فلزی است.

در این فیلم با تفاوت های بنیادی مقاطع تیر و ستون ها در سازه های فلزی و بتنی آشنا می شویم. با مفاهیم مهمی در سازه های با اسکلت فلزی آشنا می شویم. درک بهتری نسبت به مقاطع در سازه های فلزی پیدا میکنیم.

در این فیلم شما را با مفهومِ مُمان اینرسی به شکلی ساده و ملموس آشنا می کنیم. آگاهی از این مفهوم کمک می کند، درک بهتری از نحوه انتخاب مقاطع تیر و ستون ها در اسکلت سازه پیدا کنیم. با محدودیت های آیین نامه ای و اجرایی و در انتخاب مقاطع اسکلت فلزی ساختمان نیز آشنا می شویم. مثلا اینکه:

چرا نمی توانیم از پروفیل قوطی استاندارد در ستون های چند طبقه استفاده کنیم؟

سر فصل های مطالبی که در این فیلم آموزشی به آن ها پرداخته ایم :

۱- تفاوت های مقاطع فلزی و بتنی از نظر محدودیت های اجرایی
۲- بررسی مقاطع I (آی)شکل در اسکلت فلزی
۳- تشریح مفهوم مُمان اینرسی
۴- فاکتور های مهم در انتخاب مقطع مناسب در اسکلت فلزی چیست؟

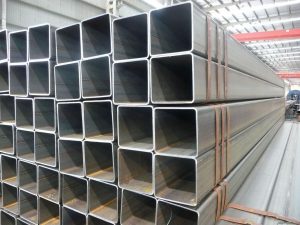

۵- بررسی مقطع باکس از نظر مُمان اینرسی و کاربردها در اسکلت فلزی ساختمان
۶- مقاطع مناسب برای ستون ها در اسکلت فلزی چیست چیست.
۷- چگونه با مقدار ثابت مصالح، مقطع قوی تری را داشته باشیم.
۸- اهمیت بال ها در مقاطع I شکل برای افزایش ممان اینرسی
۹- تقسیم بندی مقاطع از نظر فشردگی، در سازه های با اسکلت فلزی
۱۰- محدودیت اعضای لاغر در اسکلت فلزی ساختمان طبق مبحث دهم مقررات ملی ساختمان

می توانید این فیلم را همین جا تماشا کنید:



دانلود این فیلم رایگان به حجم: ۳۱ مگابایت
زمان: ۱۲ دقیقه

برای تهیه آموزش نقشه خوانی و نکات اجرایی سازه فلزی  می توانید به لینک زیر مراجعه کنید :

آموزش نقشه خوانی و نکات اجرایی سازه های فلزی



برای آگاهی از مطالب جدید سایت در ایمیلتان می توانید فرم زیر را تکمیل نمایید.

12 نظرات
  1. محمد کاظم می گوید

    با عرض سلام خدمت مهندس قربانی و سایر بازدید کنندگان محترم سایت
    ضمن تشکر از زحمات جناب مهندس آموزش ها بسیار تا بسیار کاربردی مفید و مثمر ثمر بودن بنده به نوبه خود پیشنهاد میکنم سایر دوره های اموزشی مانند نقشه کشی ساختمان های بتنی و فلزی وهمچنین دوره ایتبس و سیف رو هم به همین منوال ارایه دهید که قطعا خدمت بزرگی به جامعه مهندسی و افزایش اگاهی های یک مهندس میباشد

    1. علی قربانی می گوید

      با عرض سلام. بسیار از شما تشکر دوست گرامی تشکر می کنم.
      بله حتماً موارد مذکورد در دستور کار قرار دارد.
      تشکر از جنابعالی

  2. حامد می گوید

    سلام مهندس جان نهایت تشکر و سپاس را از شما دارم.خواهشمندم در مورد چگونگی اجرای سقف کامپوزیت توضیحاتی مطرح فرمایید با سپاس

    1. مهندس علی قربانی می گوید

      با سلام خدمت شما . خیلی ممنونم.
      در مقاله ” سقف کامپوزیت و الزامات اجرایی آن ” و کلیپ انتهایی این مقاله به تفصیل در این خصوص توضیح داده شده است. از شما دعوت میکنم به این مقاله مراجعه فرمایید.

  3. اراس مرادی می گوید

    سلام مهندس قربانی عزیز من میخوام پکیج اموزش نقشه خوانی شما رو به صورت دی وی دی تهیه کنم چکار باید کنم

    1. مهندس علی قربانی می گوید

      سلام. وقت شما بخیر.
      با شماره تماس ۰۹۱۹۶۸۳۵۵۶۵ یا ایمیل : neginomran@gmail.com تماس بگیرید.
      تشکر.

  4. وحید می گوید

    سلام مهندس آیا میتوانم بجای بستن خاموت با مفتول از جوش قوس استفاده کنم؟ مزیت بستن با سیم مفتول چیه؟ با تشکر

    1. مهندس علی قربانی می گوید

      سلام. وقتتون بخیر. به هیچ عنوان این کار را نکنید. میلگرد ها غالبا جوش پذیر نیستند و جوش باعث خشکی و شکنندگی و ضعیف شدن میلگرد در آن نقطه می شود.

  5. امیری می گوید

    سلام مهندس به دلیل شکستگی دستم نتونستم سر کار جوشکار باشم الان اسکلت چند تا اشکال داره و کم کاری و کوتاهی خودم میدون یکی از اشکالاتش فاصله ۲برابری بست های موازی هست و یکی از مشکل دیگه طراحی نقشه قاب مفصلی هست ولی توی بعضی ستون ها با استفاده از ورق روسری غیر استاندارد اتصال گیر دار درست کرده شما برای این مشکل چه پیشنهادی دارین آیا میشه جبرانش کرد؟ و گاست پلت باد بند بر روی همکف باید به صفحه ستون جوش شود؟ با تشکر

    1. مهندس علی قربانی می گوید

      سلام. وقتتون بخیر. اگر شما کارفرما هستین که حساب جوشکار را تسویه نکنید تا اشکالات موجود را مرتفع کند. بهتر است یک کارشناس تست جوش از سازه بازدید نماید و اصلاحات طبق نظر ایشان انجام شود. در خصوص بست های موازی اگر فاصله زیاد است، بین آن ها بست موازی اضافه شود. اگر ورق روسری با جوش نفوذی به ستون متصل نشده است نمی توان گفت اتصال گیردار است. غیر استاندارد بودن ورق از چه نظر است؟ در خیلی از موارد نیاز به کندن اتصال نیست و با تقویت اتصال می توان ضعف های آن را از بین برد. در خصوص ورق بادیند باید مطابق نقشه عمل کنید. اگر در دیتایل اجرایی اتصال به صفحه ستون نمایش داده شده است. پس باید جوش داده شود. قاعدتا ورق گوشه بادبند باید به صفحه ستون جوش شود. در صورت تمایل برای بازدید و ارائه دستور کار توسط کارشناس جوش ، می توانید با این شماره تماس حاصل فرمایید: ۰۹۱۹۶۸۳۵۵۶۵ مهندس قربانی

  6. امیری می گوید

    با سلام و احترام مهندس برای اجرای تیرچه بتنی( با طول.۶٫۲۰سانتی متر) ۲ میلگرد ۱۴و یه میلگرد ۱۲کافی هست در پاشنه و میلگرد۱۰برای زیگزاک؟
    و میشه که همزمان در یک سقف از دو نوع تیرچه استفاده کرد؟ برای مثال تیرچه های ۴متری رو بتنی و ۶متری رو کرومیت اجرا کنیم؟
    الان که آهن شده کیلوی ۹تومن هزینه یه تیرچه فلزی ۶٫۲۰سانتی حدود ۶۲۰هزار تومان هست
    ولی برای بتنی ۲۳۰تومن
    الان نظر شما چیه
    پر کردن ستون دوبل باعث افزایش مقاومت اون میشه؟
    یا بنظر شما بین فاصله دو قید موازی نبشی جوش کنیم؟.
    _به این صورت(_) بست های موازی و(/) نبشی
    \
    _
    /
    _
    \
    _
    کدوم روش بهتر جواب میده
    ممنونم بابت مهبتی که به ما دارین و برای نظرات ما وقت میزارین

    1. مهندس علی قربانی می گوید

      سلام برای تیرچه دو تا میلگرد ۱۶ اصلی و یک میلگرد ۱۴ تقویت در پاشنه و یک میلگرد ۱۴ هم در راس تیرچه و برای زیگزاگ ها دویب میلگرد ۸ کفایت می کند.
      بهتره همه تیرچه ها از یک نوع باشند ولی استفاده از دو نوع تیرچه هم با موافقت طراح و ناظر بلامانع است.
      جزییات اجرای ستون باید مطابق نقشه اجرا شود و اگر دیتایل اجرایی ندارید باید از طراح استعلام کتبی بگیرید تا اگر مشکلی پیش آمد خودش پاسخگو باشد. پر کردن ستون دوبل منظورتون کاور کردن فاصله دو پروفیل هست؟ در ناحیه چشمه اتصال ورق سرتاسری بیاندازید. برای بست های مورب هم بهتر است به جای نبشی از تسمه با ابعاد و ضخامت مناسب استفاده کنید. جزییات بیشتر باید براساس پلان و جایگزاری و مقطع ستون ها طراحی شود. باید پیش طراح سازه بروید تا نقشه به شما ارائه شود. ما هم این خدمات را ارائه میدهیم. در صورت تمایل می توانید با شماره ۰۹۱۹۶۸۳۵۵۶۵ تماس حاصل فرمایید.
